校園一卡通管理系統

來源：成都鼎瀚云電子科技有限公司 | 2013/7/10 9:38:38 | 瀏覽7962次

第一章項目概述

1.系統設計原則

“一卡通系統”在建設過程中，需嚴格遵循以下原則：

l         兼容性

根據實際需求，需要把職工、臨時工的卡戶管理、就餐管理、考勤管理、門禁管理、水控管理等子系統納入一卡通信息平臺管理軟件中統一配置管理，實現真正的一卡通行，最大化的利用一卡通的信息資源。

l         先進性

“一卡通系統”的建設要立足于當今世界先進且有發展前途的技術，系統能夠隨著未來信息技術的發展而不斷平滑升級。

l         維護的便利性

“一卡通系統”必需從整體架構上、具體功能上保證降低管理難度、降低維護成本、降低人員依賴，采用集中管理模式、圖形化管理和監控工具，方便管理維護、出現故障能快速準確的定位問題。

l         開放性

“一卡通系統”應采用開放的架構、開放的平臺、開放的產品，提供完備的文檔資料和接口程序，開放數據結構、選擇國標和開放的行業標準、支持多種硬件，系統建成后可自行擴展升級等。

l         安全性

“一卡通系統”涉及資金，身份等重要的信息，應采用嚴格的分級管理技術，管理人員、查詢?nèi)藛T分級按權限操作；采用多層體系架構，單層次出現故障，系統可繼續運行較長時間；系統運行中間層次、中間環節不能保留敏感數據，以避免財務風險；一旦系統恢復正常運行，系統能夠自動切換，無需人工干預；對于脫機運行的設備，系統需要提供有效措施保障員工利益；提供審計功能，對于操作人員的各項操作進行審計。

l         擴展性

“一卡通系統”在容量和功能上不僅能滿足目前用戶的需求，而且也易于擴展以保障用戶今后的擴容和升級，如：卡片結構擴展、新增收費模式、增加信息點等，利用Web查詢支持模塊和Internet網，實現遠程快速查詢；

l         可靠性

“一卡通系統”必須針對交易的每個環節提供增強可靠性的措施，包括卡片可靠性設計、終端可靠性設計、布線和網絡通訊可靠性設計、應用和數據庫可靠性設計等全系列設計，確保系統在脫機狀態下的可靠性高及在聯機狀態下的實時性強的要求，以及大規模并發交易情況下系統的穩定、高效和可靠性要求，不能出現單點故障。

2.公司簡介及研發經驗

l         設備供應商簡介

鼎瀚集團公司屬下的廣州大洪電子科技有限公司于1998年由華南計算機公司IC卡部轉制組建成立，華南計算機公司自1992年起參加CEC（中國信息產業集團）金卡工程總部統一組織的金卡工程總體設計和系統集成工作，是CEC實施城市金卡工程聯合體的成員之一，承擔金融商業電子工程的建設任務，是金卡工程讀寫機具及其配套設備的研制、生產的定點廠家，具備較強的技術力量，其中80%為專業技術人員，是華南地區IC卡研究發展、生產經營和系統應用開發、集成服務的基地，用戶遍布全省，輻射全國。其主要領域有政府機構、學校、醫療衛生、企事業單位、酒店賓館等。

隨著一卡通業務規模不斷擴大，為提高研發、生產、銷售的分工運作效率，2005年初又相繼成立了廣州鼎瀚電子科技有限公司（作為生產制造一卡通設備的專業工廠）和廣州明誠智能電子科技有限公司（作為專業銷售公司），推廣一卡通信息管理系統項目。至今已經在國內形成全方位的布局，為客戶提供本地化技術服務支持。本公司擁有一支技術水平高、業務能力強的技術服務隊伍，能為用戶提供從總體方案設計、系統配制建議、應用系統集成，到現場安裝、維護、用戶培訓的全方位高品質服務，使用戶的投資盡可能發揮最大效益。對于不同規模、不同要求的用戶，都能設計相適應的系統結構，。同時我們將隨著計算機和電子技術的發展不斷提高系統水平，使本公司的用戶能在信息化管理領域處于領先地位。

l         已經實施并成功應用的子系統有：

收費管理系統、人員進出管理系統、客房電子門鎖管理系統、客房取電管理系統、多媒體考勤管理系統、圖書館管理系統、門禁管理系統、車輛進出管理系統、節水控制管理系統、就餐通道管理系統、自助查詢管理系統、會議簽到管理系統、無障礙通道管理系統、電梯控制管理系統。。。

第二章系統設計

1.技術特點

l         先進的網絡通訊結構

星型拓?fù)浠旌峡偩€型結構，設備運行互不影響。融合脫機應用與實時通訊優勢，采用防火墻和TCP/IP協議，實現專用網與局域網及終端設備對接和實時通訊。

l         三層軟件結構

軟件采用模塊化組件結構，基于局域網的C-S結構，管理人員按授權可在任意客戶端對系統進行相應操作。

l         大型數據庫結構

采用SQL Server 2005數據庫，系統安全性和可靠性高，運行更加穩定。
2.系統實現目標

l         人員資料管理：實現對人員的相關資料管理；

l         員工就餐管理：實現員工刷卡就餐管理，杜絕浪費；

l         員工考勤管理：實現統計員工上下班考勤簽到的管理；

l         辦公室門禁管理：?jiǎn)T工進出辦公室采用刷卡驗證防止非法人員進出，起防盜作用；

l         員工洗澡控水管理：實現對員工浴室洗澡節水控制及回收水費管理；

l         補助管理：通過專用的補貼機，方便的實現對企業員工補助的設定及發放；

l         報表查詢管理：實現各種報表管理；

3.系統選型

選用非接觸式IC卡作為系統的信息存儲介質，采用邏輯加密技術，保護電子錢包信息的安全性。網絡通常采用TCP/IP局域網星型結構，建設費用較低，適合機具分布在局域網內的使用場合。

4.系統的安全性

該系統采用感應式IC卡做為介質，持卡人資料及金額寫入卡內內置芯片中；在數據軟、硬件內置有備份系統，保證數據的存儲安全；在數據傳輸方面可采用232、485等專用網絡或是采用內部局域網、以太網、MODEM及GPRS無線等方式，數據加密傳輸，保證數據安全；在內部管理方面，具有非法操作警示和阻擋功能，而且各個系統有操作運行日志和系統安全日志，出現問題時，便于排查；提供冗余設備，保證系統正常運行；建立完備的應急措施，保證“一卡通”系統發生故障或通訊線路發生故障時仍能進行正常的消費；有效保護遺失卡片電子錢包金額。

l         數據的同步性：可能過管理軟件將消費機內數據匯總，保證數據的完整性。

l         系統密鑰的傳輸：通過系統卡片發散和轉載，提高系統安全性。

l         采集數據的傳輸：消費數據與地址都經過內部實時加密。

l         卡片掛失的處理：卡掛失為黑名單卡則不能進行交易。

l         卡消費總額限制：可限制卡每天最大消費總額，遺失卡時最大限度保護持卡人利益（超過最大消費總額需要輸入用戶卡密碼）。

l         卡片的使用期限：可設置卡使用期限，防止超期使用。

l         密碼保護下允許多人操作，權限可定義，責任到人，方便管理。

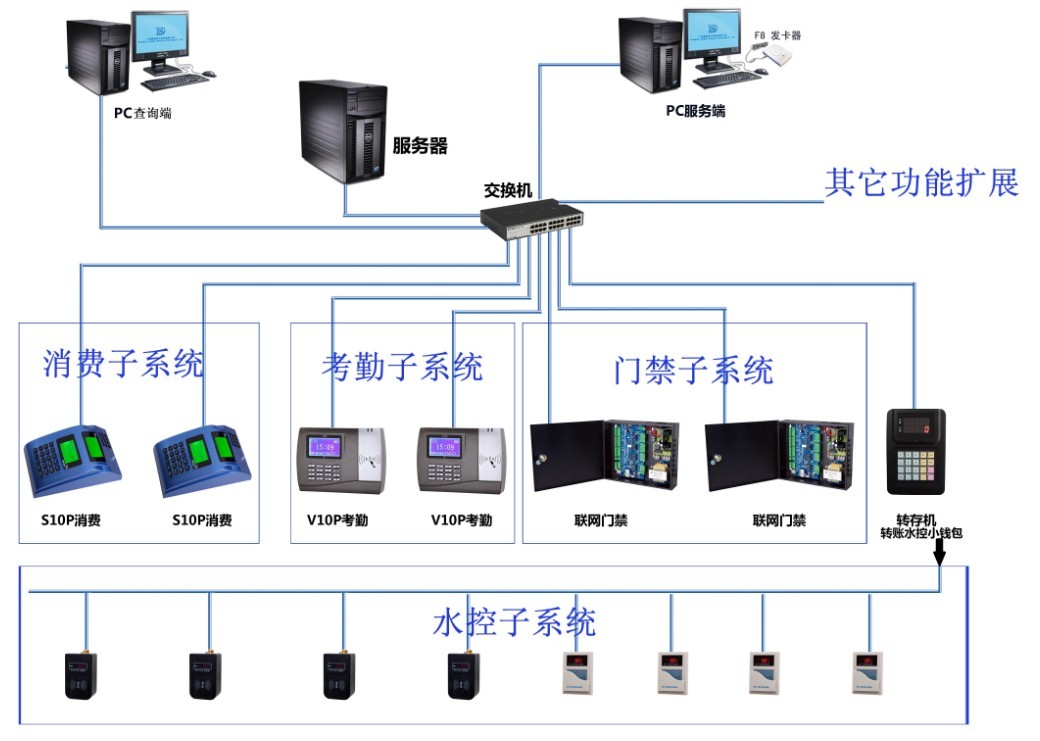

校園一卡通拓?fù)鋱D：

校園一卡通配置清單

序號

類別

名稱

品牌

型號規格

單位

數量

單價

小計

備注

1

　

　

　

　

軟件平臺

服務器操作系統軟件

微軟

Windows Server 2003

套

Microsoft Windows Server 2003簡體中文企業版

工作站操作系統軟件

微軟

正版Win2000&Win2003 &WIN7

套

前臺操作工作站

數據庫軟件

　

SQL Server 2005

套

SQL Server 2005企業版

一卡通平臺應用軟件

鼎瀚

v1.4

套

包含基本卡戶管理平模塊、設備管理模塊

收費管理模塊

　

v1.4　

　

　

　

帶批量充值和余額復位清零功能

考勤管理模塊

　

v1.4　

　

　

　

帶排班管理，可統計遲到缺勤

門禁管理模塊

v1.4

帶權限控制和時段權限鎖定

水控管理模塊

　

v1.4　

　

　

設置水控機機號和消費模式

2

安全密鑰

管理員Ukey

鼎瀚

　加密狗

　

安全密鑰

3

消費管理子系統

食堂終端收費機

鼎瀚

DH-S10GP

臺

掛式終端TCP/IP通訊

鼎瀚

DH-S10P

臺

　

臺式終端TCP/IP通訊

自助掛失機

DH-GS10

自助掛失機

發卡器

鼎瀚

DH-F9

臺

開戶、充值、掛失處理、銷戶、退款

4

考勤管理系統

射頻卡考勤機

鼎瀚

DH-V10P

臺

TCP/IP通訊；液晶顯示刷卡信息。

5

門禁管理子系統

門禁控制器

鼎瀚

MA612.NET

臺

單門雙向聯網控制器

MA622.NET

臺

　

雙門雙向，TCP/IP通訊；

門禁讀頭（讀卡器）

鼎瀚

DH-R511

臺

　

IC讀頭

電鎖

電控鎖

把

　

用于鐵門、木門較多

電插鎖

把

　

用于玻璃門較多

磁力鎖

把

　

用于木門、鐵門較多

開門按鈕

02A

個

　

塑料出門按鈕

02B

個

　

不銹鋼出門按鈕

門禁電源

　

閉門器

12V3A

個

輔助材料；

門夾

門夾或支架

　

6

水控管理子系統

分體式水控機

鼎瀚

DH-C162

臺

一體機

鼎瀚

DH-C109

臺

分體機

轉存機

鼎瀚

DH-ZK10

臺

1

TCP/IP通訊，大錢包轉小錢包

總控電源

12V33A

個

1

可帶25臺水控機

7

其他附件

IC卡

M1

張

國標網線

國標

臺

　

　

自備

交換機

自備

電源線

RVV2*1.0

　

　

　

據實結算

控制線

RVV4*0.5

　

　

　

據實結算

線管

國標

臺

　

　

據實結算

工程安裝調試費

　

項

　

　

　

8

合計

總金額

RMB

元

　
